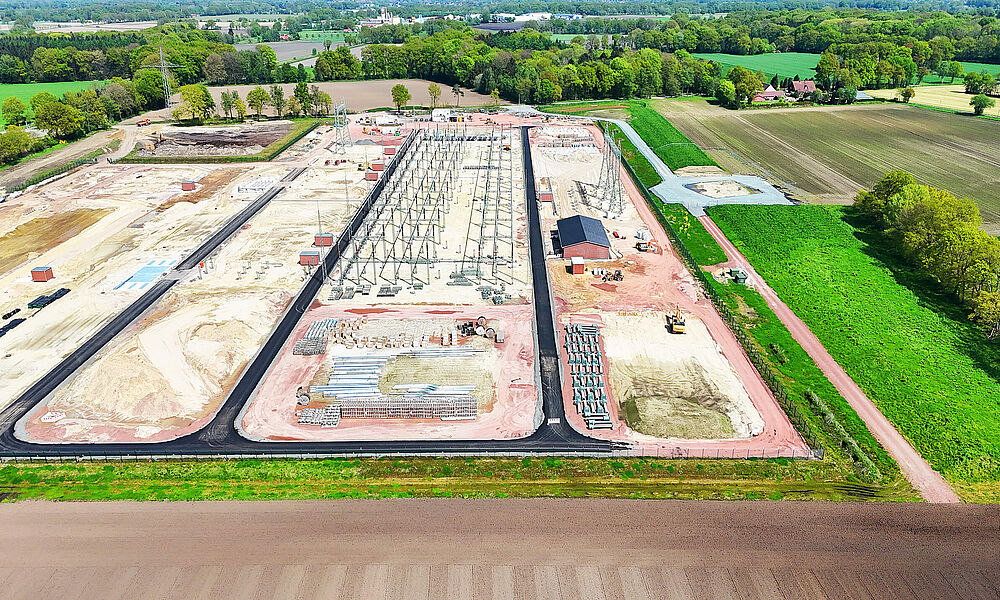

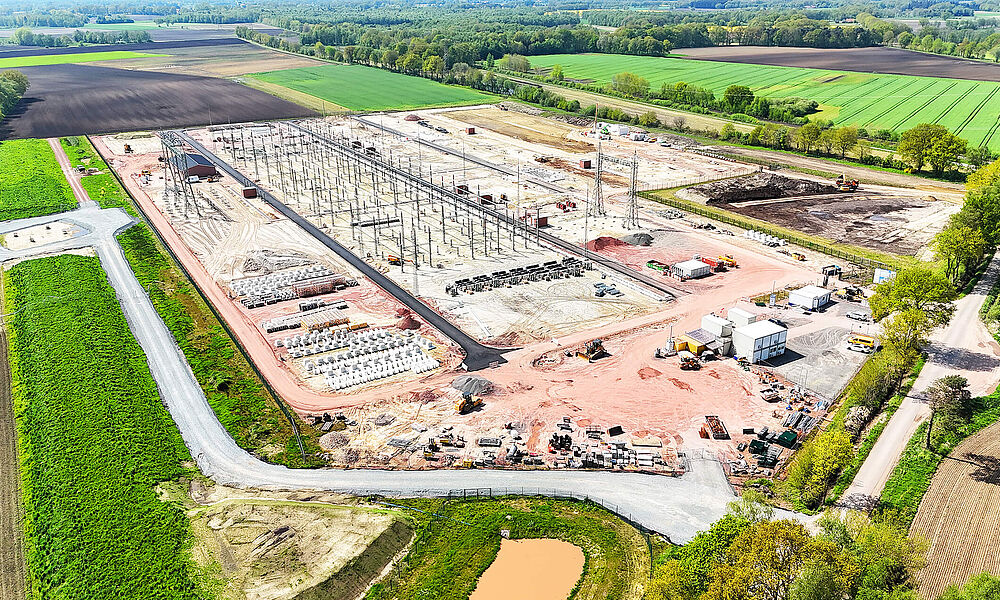

Errichtung einer Umspannanlage
Die Firma Knoll wurde mit der Errichtung einer 380 kV-Umspannanlage des Übertragungsnetzbetreibers TenneT TSO GmbH beauftragt.
Ausgeführte Leistungen
Bautechnik Los 1:

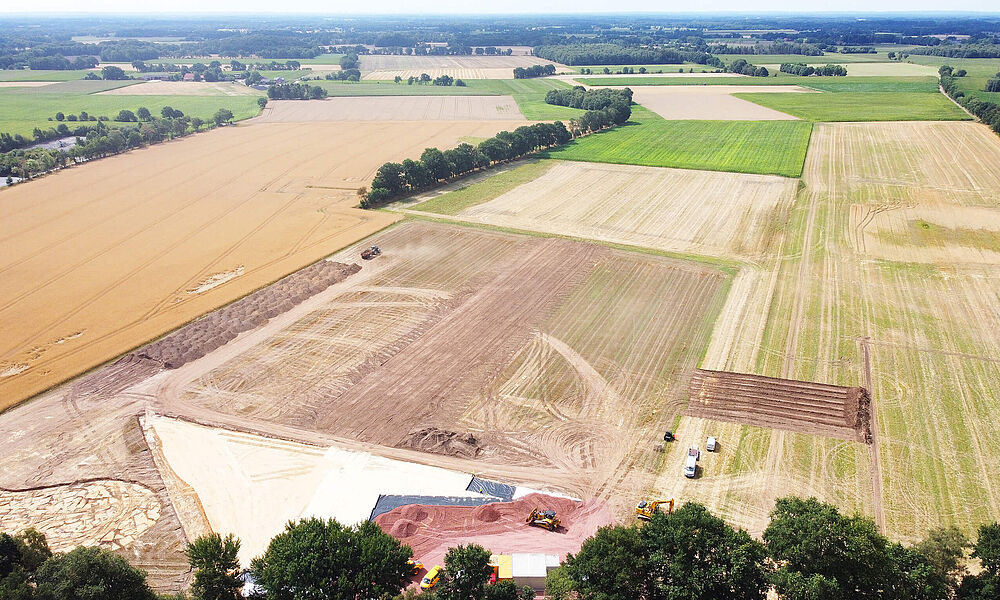

- Ca. 34.000 m³ Oberbodenabtrag
- Ca. 15.000 m³ Unterbodenprofilierung innerhalb des Baufeldes

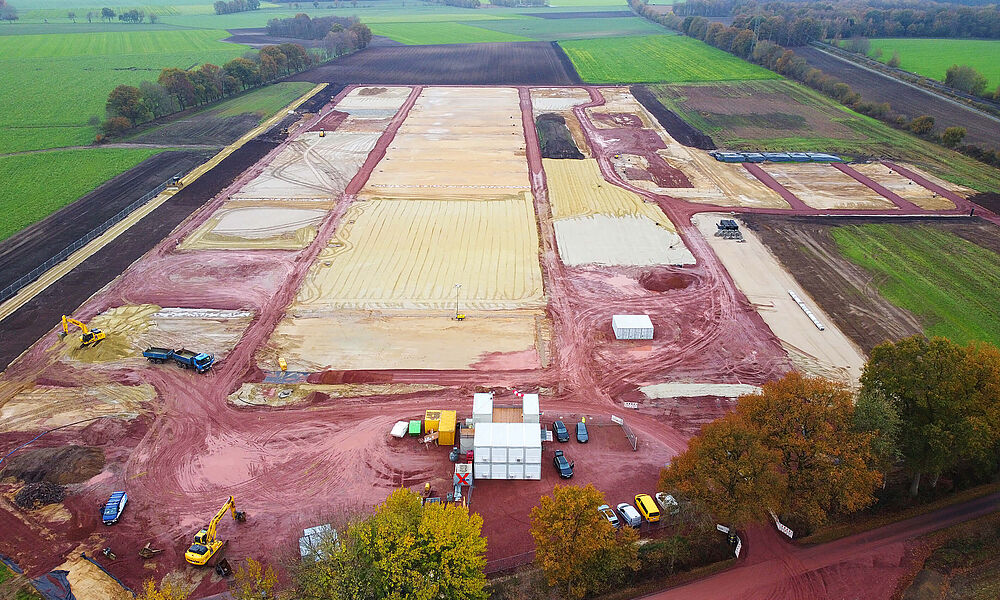

- Ca. 45.000 m³ Sandauffüllung (Arbeitsplanum errichten)
- Ertüchtigung der anliegenden Straße
- Errichtung einer ca. 4.000 m² großen BE-Fläche
- 1 St. Herstellung eines Regenrückhaltebeckens

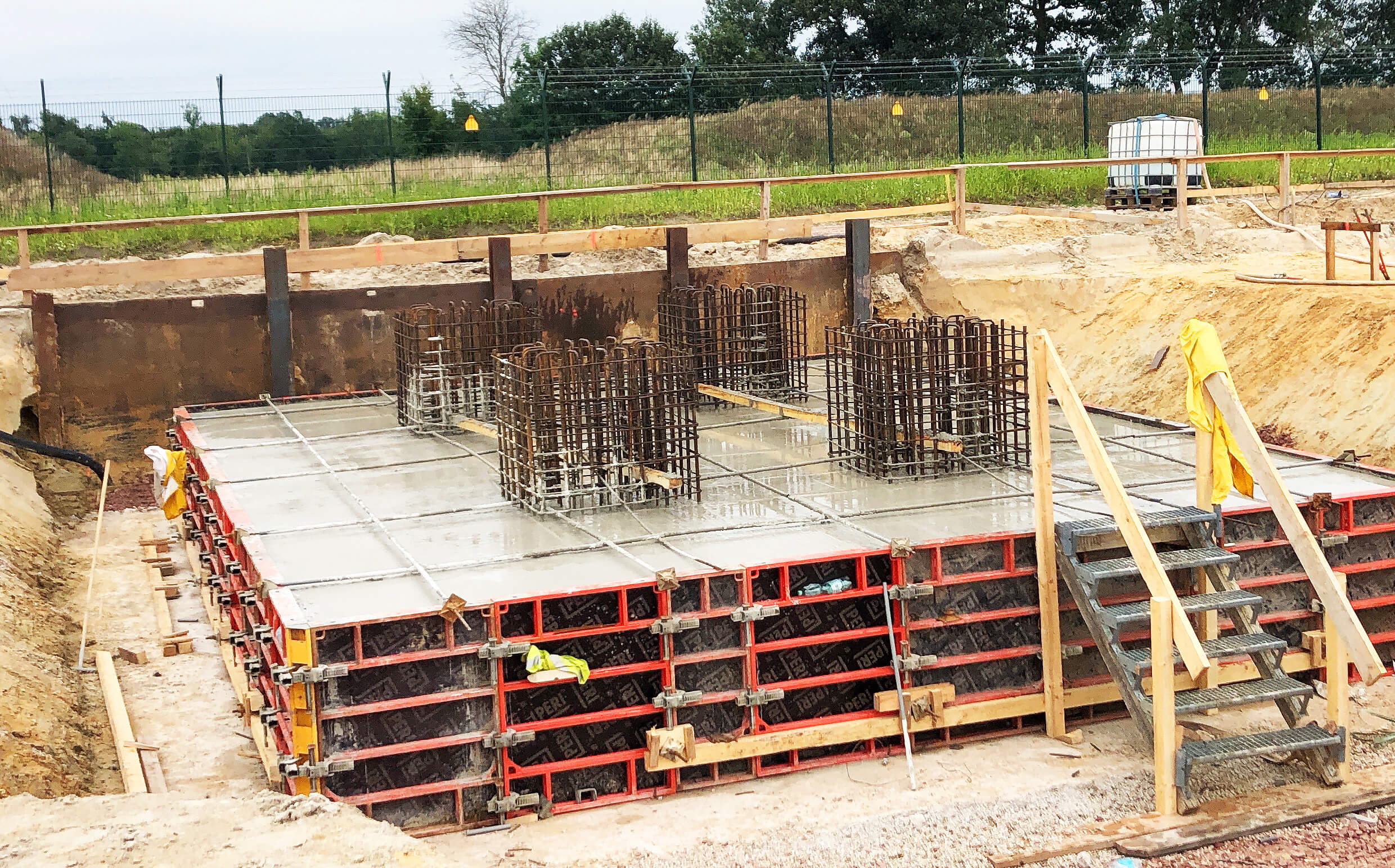

- 2 St. Fundamente für DK-Transformatoren inklusive Absetzplatte
- 2 St. Portalfundamente für Freileitungs- und Überspannungsgerüste

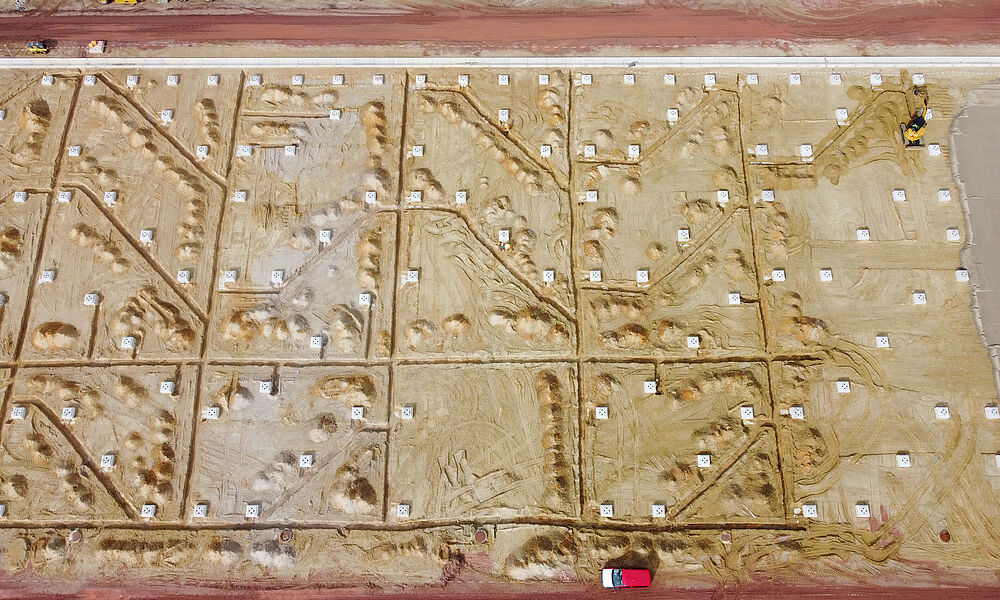

- Ca. 422 St. Geräteträgerfundamente 380 kV (Fertigteilfundamente)
- Ca. 55 St. Geräteträgerfundamente 110 kV (Fertigteilfundamente)
- Ca. 700 m Kabelkanal (Fertigteil)

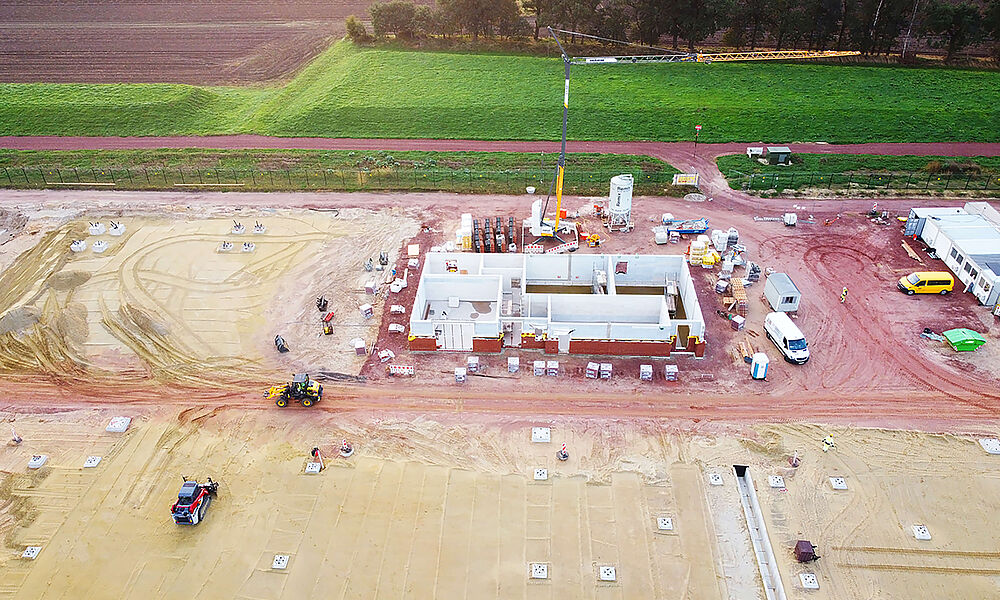

- Neubau eines Betriebsgebäudes
- 1 St. Neubau Eigenbedarfsstation (EB- Station)
- 1 St. Fundament für Notstromaggregat
- 6 St. Neubau Steuerzellen (380 kV)
- 2 St. Neubau Steuerzellen (110 kV)
- 1 St. Neubau Betriebsmittelzelle
- 2 St. Löschwasserbrunnen
- Ca. 935 m Verlegung einer Entwässerungssammelleitung
- Ca. 2.550 m Verlegung von Teilsickerrohren
- Ca. 54 St. Entwässerungsschächte
- Ca. 400 m Trinkwasserleitung
- Ca. 8.000 m² Asphalttragdeckschicht für Betriebs- und Trafotransportstraßen sowie Zuwegungen
- Ca. 450 m Feldweg
- Ca. 950 m Anlagenzaun
- Oberflächen- und Grünflächengestaltung inklusive Ausgleichsmaßnahmen
- Entsorgung von Bodenmaterialien
Stahlbau Korrosionsschutz Los 2:
- Ca. 367 t. Stahl für Gitterkonstruktion (Gerätesteher)
- Ca. 110 t. Stahl für Gitterkonstruktion (Portale)
- Ca. 10.350 m² Korrosionsschutz für Stahlbauteile (Gerätesteher)
- Ca. 2.000 m² Korrosionsschutz für Stahlbauteile (Portale)
Infos zum Projekt
Leistungsbereich
Industriebau
Branche
Stromindustrie
Kundensegment
Private Kunden
Ort
Cappeln
Auftraggeber
TenneT TSO GmbH
Bauzeit
Juli 2022 - August 2025
